1,、工作原理
旋進旋渦流量計中流量傳感器的流通剖面類似文丘利管的型線，在入口側安放一組螺旋型導流葉片,。當流體進入流量傳感器時,，導流葉片迫使流體產生劇烈的旋渦流；當流體進入擴散段時,，旋渦流受到回流的作用,，開始作二次旋轉，形成陀螺式的渦流進動現象,。該進動頻率與流量大小成正比,，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度,。信號經前置放大器放大,、濾波、整形轉換為與流速成正比的脈沖信號,，然后再與溫度,、壓力等檢測信號一起被送往微處理器進行積算處理，在液晶顯示屏上顯示出測量結果(瞬時流量,、累積流量及溫度,、壓力數據)。流量計由溫度和壓力檢測模擬通道,、流量傳感器通道以及微處理器單元組成,，并配有外輸出信號接口，輸出各種信號,。

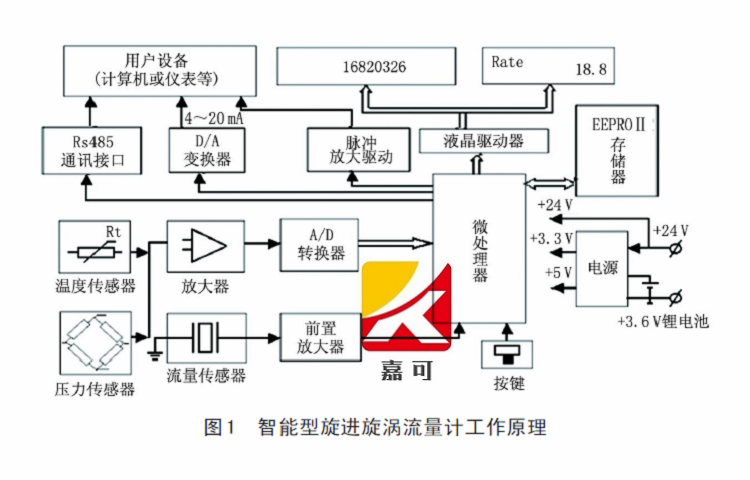

當被計量介質沿著流動的流體進入流量傳感器入口時,，螺旋形葉片強迫流體進入旋轉運動,，于是在旋渦發生體中心產生旋渦流，旋渦流在文丘利管中旋進,，到達收縮段突然節流使旋渦流加速,。當旋渦流進入擴散段后，因回流作用強迫進行旋進式二次旋轉,，此時旋渦流的旋轉頻率與介質流速成正比,，并為線性。兩個壓電傳感器檢測的微弱電荷信號,，同時經前置放大器放大,、濾波、整形后變成兩路頻率與流速成正比的脈沖信號,，積算儀中的處理電路對兩路的脈沖信號進行比較與判別,，剔除干擾信號，而對正常的流量信號進行計數處理,。旋進旋渦流量計其工作原理如圖1 所示,。
2、組成結構
旋進旋渦流量計由殼體,、旋渦發生體,、除旋整流器、旋渦檢測組件,、壓力接口,、信號輸出接口、溫度接口等組成（圖2）,。
3,、特點
（1）測量流量范圍較寬，可有效工作在孔板流量計無法準確計量的小流量區域,。
（2）在工藝安裝中,，較孔板流量計可大大縮短儀表上、下游直管段,。
（3）流量信號既可就地顯示,，也可按需遠傳。
（4）體積小,、重量輕,，便于離線標定。
（5）無可動部件,，對于一般的測量不存在儀表的機械磨損,。
（6）實現機電一體化，日常的計量不需要人工值守,。
