電磁流量計的安裝要求
發布時間：2019-07-08 11:13:39
1,、直管段長度要求,。電磁流量計的直管段要求比大部分其他流量計的直管段要求低。90°,、T形管,、同心異徑管、全開閘閥后通常認為只要離電極中心線5倍直徑（5D）長度的直管段,，不同開度的閥則需10D,；下游直管段為（2~3）D或無要求；但要防止蝶閥片伸入到傳感器測量管內,。如果閥不能全開使用,，應按閥截流方向和電極成45°角度安裝，附加誤差可大為減小,。

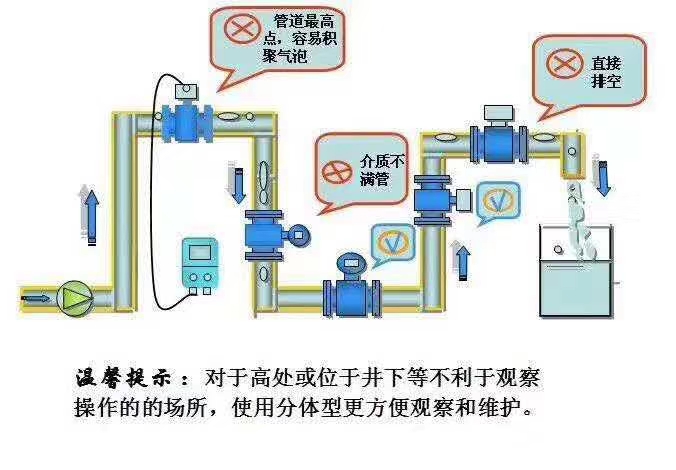

2,、安裝位置和流動方向。傳感器安裝方向水平,、垂直或傾斜均可,，不受限制。但測量固液混合介質最好垂直安裝,，自下而上流動,，這樣能避免水平安裝時襯里下半部局部磨損嚴重，低流速時固相沉淀等缺點,。電磁流量計安裝位置應遵循下圖要求,。
3、轉換器安裝和連接線纜,。分體式電磁流量計的轉換器應安裝在傳感器附近便于讀數和維修的地點,，也可安裝在儀表室，其環境條件可比傳感器好得多,。轉換器和傳感器之間的距離受制于被測介質電導率和信號電纜信號,，即電纜的分布電容、導線截面和屏蔽層數等,。要用制造廠隨儀表所附的信線纜,。電導率較低的液體和傳輸距離較長時，也有規定用三層屏蔽電纜的,。一般儀表“使用說明書“對不同電導率液體給出相應傳輸距離范圍,。單層屏蔽電纜用于工業用水或酸堿液體時,，通常可傳送距離為100m,。為了避免信號受干擾,，信號電纜必須單獨穿在經良好接地的鋼質保護管內，絕對不能將信號電纜與電源線穿在同一根鋼管內,。
