外夾式超聲波流量計換能器安裝Z法,、V法比較
發布時間：2024-11-27 08:44:04

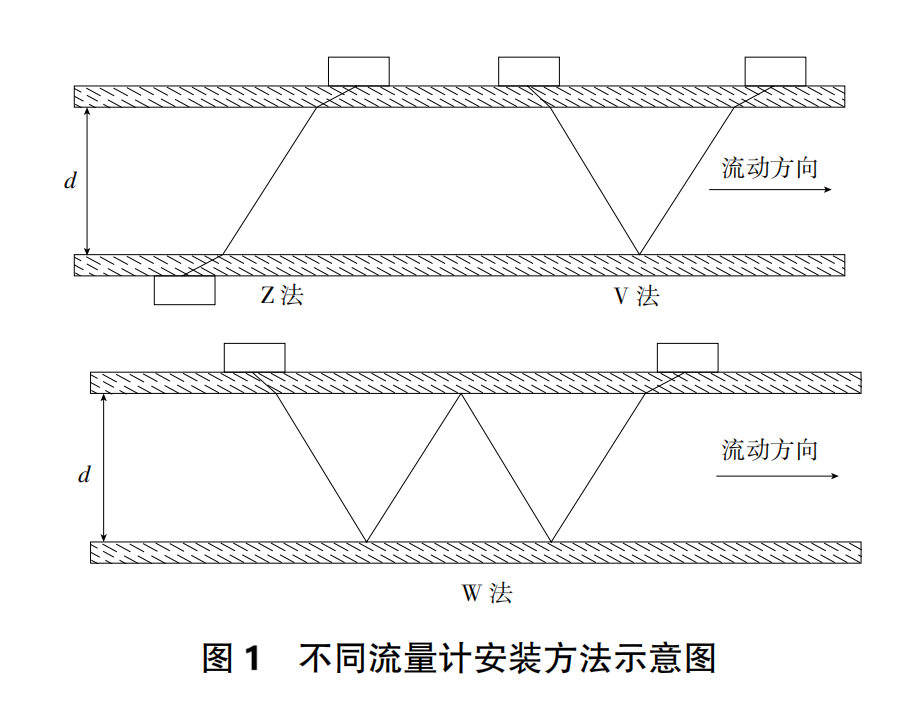

外夾式超聲波流量計流量計換能器安裝時一般分為Z法,、V法和W法（W法與V法原理相似），傳播路徑如圖1所示,。
Z法聲波傳播途徑中沒有聲波反射,，只有折射，聲波傳播過程中,，功率損耗較小,，測量信號強度大。V法和W法較為類似,，聲波傳播易受到管道內壁附著物或內襯的影響，導致功率降低,，傳播信號弱,，影響正常測量。
V法在管道上部安裝時,，如果管道不滿管,、有空氣，聲波兩次或多次經過空氣和管道內液體傳播,，聲波功率消耗極大,，很容易檢測不到聲波信號。雖然管道內有液體流動,，被檢表可能也有流量顯示,，但管道內介質不滿管，即使有微弱信號,，測量結果也不準確,。Z法在管道上、下部安裝時與V法相似,，不滿管時信號弱,、測量不準確。Z法側面安裝時,，聲波是單一路徑傳播,，信號強度較大，但在管道內介質不滿管時，仍可能獲得較強信號,，雖然測得介質流速正確,，但根據測量原理計算得到的流量有較大偏差。
當遇到管道表面粗糙,、涂層較為復雜的情況時,，功率較小的換能器聲波不易穿透管道，無法檢測到信號,，此時可根據管道的大小選擇功率合適的換能器,。
