巴歇爾槽流量計工作原理及結構組成
發布時間：2021-10-23 14:13:58
1,、巴歇爾槽流量計工作原理
在明渠中,，水量計量方法繁多，量水設施形式多樣,，目前常用的方法有：利用水工建筑物量水,、利用特設量水設備量水、采用儀表儀器類流量計量水等,。巴歇爾槽屬于利用特設量水設備量水的一種形式,，其測量核心原理：通過對渠道過水道斷面進行科學有效收縮，迫使水位升高,，使得堰槽上下游形成水位差,，并使水面形成平穩的雍水面，將堰槽上游非均勻流轉化為均勻流,，從而利用超聲傳感器更準確直觀地確定渠道水位,，通過儀表儀器,，利用水位與水量間固定的函數關系確定水流流量，然后根據流量和時間的線性關系累加,，最終確定渠道的引水量,。
2、巴歇爾槽分類及結構組成
巴歇爾槽又稱巴氏槽,，按照材質類型可分為PVC,、玻璃鋼、普碳鋼三大類,；按照結構形式組成大致分為一體化,、無喉道、拋物線無喉道,、帶靜水井巴歇爾槽等；按照結構尺寸可分為小型,、標準型,、大型三類。

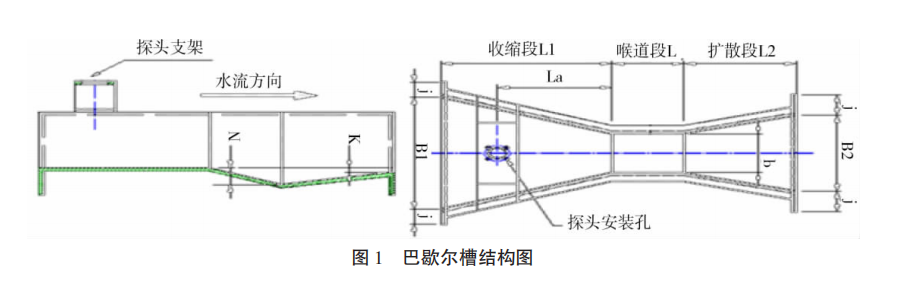

巴歇爾槽結構是由收縮段,、喉道,、擴散段三大部分組成（圖1為巴歇爾槽結構圖）。收縮段主要作用是保障水流平穩進入槽內,，是原水流渠道與巴歇爾槽銜接過渡部分,。喉道是巴歇爾槽最核心、最關鍵的組成部分,，主要作用是改變水流形態,，確保喉道處的水體為臨界流和后端水流為自由出流。擴散段是順接原渠道的鏈接部分,，其作用是保證水流的流態,。
