熱量表在線校準裝置是由熱水流量裝置,、標準流量計,、和配對溫度傳感器測量裝置構成的，其中熱水流量裝置是熱量表在線量值溯源的基礎,，通過校準前后對標準流量計的穩定性測量,，判斷熱量表在線校準是否可靠有效，通過標準流量計和配對溫度傳感器測量裝置配合完成熱量表現場的校準工作,。
1,、熱水流量標準裝置
試驗采用山東省計量科學計量院DN50～DN400熱量表檢定裝置測量能力如下所述。（1）質量法：流量范圍0.1～1200m3/h,，介質溫度為常溫～85℃,，準確度等級0.05級;（2）標準表法：流量范圍0.5～2000m3/h，介質溫度為常溫～85℃,，準確度等級0.2級,。DN50～DN400熱水流量標準裝置的流量測量范圍及準確度等級能夠滿足標準流量計量值溯源的技術要求，為標準流量計的測量準確度和穩定性提供了技術保證,。
2,、標準流量計的選用
標準流量計的選擇和正確使用是熱量表在線校準的關鍵。大多數速度式流量計的在線校準采用時差法外夾式超聲波流量計進行在線比對測量,，這種方法更容易實現量值的溯源和檢定中不確定度分量的控制,，此外其還具有便于安裝,、不改變流狀態、不產生壓力損失等優點,。
試驗采用準確度等級為0.5級Controlotron 1010WP-T2G7型便攜式超聲波流量計作為標準表,，其裝置測量范圍：流速0.005～12m/s，測量口徑50～5000mm; 其不確定度: Urel= 0. 6% ( k = 2)( 對應管徑DN50～DN125),，Urel= 0. 3% ( k = 2 )( 對應管徑DN150～DN5000),，小于被測熱量表流量傳感器最大允許誤差絕對值的1/3，滿足技術要求,。
3,、配對溫度傳感器測量裝置

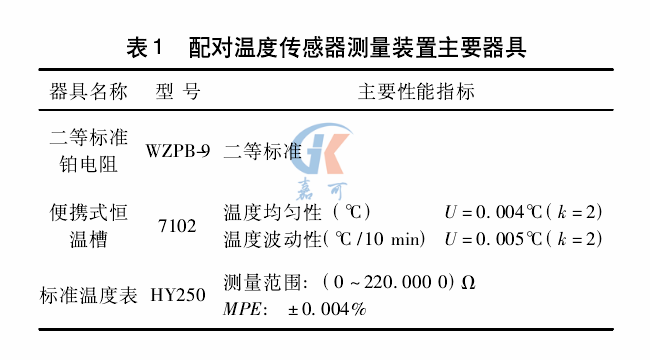

配對溫度傳感器測量裝置由兩支二等標準鉑電阻、兩個便攜式恒溫槽和標準溫度表構成,，其主要性能指標如表1所示,。
