一,、概述
無線振動監測系統使用簡單方便，穩定可靠,，極大地節約了旋轉設備振動監測中由于反復布設有線數據采集設備而消耗的人力和物力,，廣泛應用于工業現場振動加速度、速度數據采集和工業旋轉設備振動在線監測,。
無線振動監測系統由振動傳感器,、無線振動變送器、無線接收模塊,、數據轉換器,、數據服務器等等組成，無線振動變送器采集器振動傳感器（加速度傳感器或振動速度傳感器）信號,，采集后的數據經過無線變送器處理通過WIFI網絡傳輸?shù)较乱患墧?shù)據采集/處理裝置,，下一級數據采集或處理方式，有兩種模式可選,，根據不同工業現場或不同使用要求,，可選任一種或者兩種同時采用：
其一、無線接收模塊接收無線變送器的信號,，然后經過數據轉換器,，轉換成數據采集裝置（DCS/PLC等）可以接收的標準電流4-20mA信號，供后續系統使用,。
其二,、無線接收模塊接收無線變送器的信號，直接保存在服務器中,，服務器連接網絡,，現場工程師可通過手機、電腦等便攜或更直接的人機界面訪問旋轉設備的振動數據,。

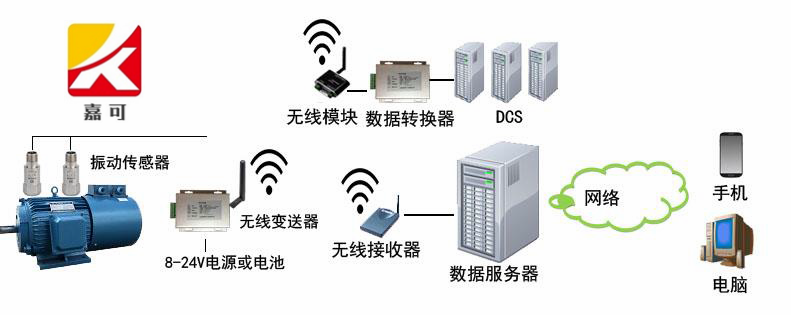

具體現場連接示意圖（實際現場連接情況,，視具體工業現場需求可做改動）,，如下：
二、功能與特點
1,、無線振動變送器
（1）無線振動變送器采集通用振動傳感器信號,，并將振動數據轉換傳給無線接收模塊。
（2） 供電電壓：8-24V或電池供電
（3）可接入加速度傳感器,，速度傳感器,，或者一體化傳感器，在訂貨前確認,；
（4）每個無線振動變送器最多可以接兩個振動傳感器,；
（5）數據上傳間隔可設置；
（6）量程可配置,；
（7）工作溫度：-40℃…+85℃
（8）傳輸方式： WIFI協議,，也可根據實際情況選配；
2,、數據轉換器
數據轉換器通過無線模塊接收現場傳輸?shù)臄?shù)據,，把接收的數據轉換成電流信號，接入到DCS系統,。
? 將數據轉換成4-20mA信號,；
? 每個轉換器可輸出4通道4-20mA信號（即可采集四個振動測點的信
號），如現場采集點數多于四個點多個數據轉換器通過RS485級聯,；
? 供電電壓：+24V(+/-10%)。
? WIFI模式,，可選多種無線模式,，與無線振動變送器配對；
3,、無線傳輸
正常情況下,，傳感器將在分鐘級間隔內進行數據采集和處理，每15分鐘發送一次數據,，小時級別間隔發送一組振動波形數據,。當發現異常時，將增加數據發射次數,，15分鐘間隔可縮短到5分鐘,、1分鐘甚至秒級。
4,、數據監控
無線振動變送器可以上傳傳感器原始振動信號,，由無線接收器接收后進行處理，并上傳到服務器,。
振動數據傳輸?shù)綌?shù)據服務器后,，可以在配有專用監測軟件的電腦上查看數據，通過定制也可以在配有監測軟件APP的手機上查看。
振動數據庫可以對客戶開放,，以便客戶進行二次開發,，接入客戶現有監測系統。
三,、應用環境與領域
主要用于大型旋轉設備的振動狀態監測,，如：風機、泵等,；適合石油,、化工、電力等行業工業現場,。
適用環境：
1,、監測環境難于接近，不方便布線
2,、常規在線監測系統不好安裝或安裝成本較高
